XS5018A AHD TX(ISP)图像处理芯片

XS5018A 是一款针对CMOS 图像传感器的高性价比图像信号处理芯片，支持1M/2M像素图像传感器，一组10-bit DVP 输入接口，ISP 具备优异的3D降噪功能，CVBS标清模拟输出支持960H，高清模拟输出支持 720P和1080P，兼容AHD、TVI、CVI,高度集成外围器件，功耗低，内嵌CPU处理器、高速DAC、视频放大视频Buffer以及比较器，简化PCB产品设计，BOM成本更低，可以实现灵活的软件应用，应用场景如下图：

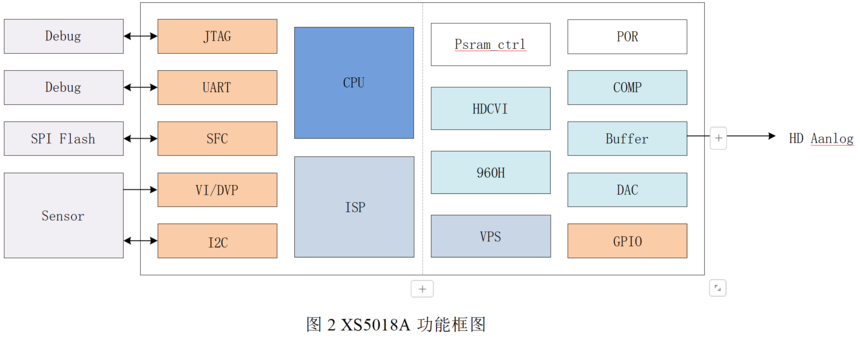

        XS5018A 是一颗图像处理 SOC 芯片，内部除集成 CPU 外，还包括 SPI，UART，I2C，GPIO 等丰富的外设；集成 ISP 图像处理器，视频处理模块，同时还包括 960H 编码器，模拟高清编码 器以及 POR ，DAC，视频 Buffer 和比较器等模拟模块。CPU 采用 32 位 RISC-V 处理器。最高频率 148.5Mhz ，1KB I-Cache ， 1KB D-Cache。

       图像处理功能介绍：

       支持黑电平校正（BLC）l  支持动态范围压缩（DRC） l  支持动态坏点校正（DPC） l  支持绿电平校正（GIC） l  支持镜头阴影校正（LSC） l  支持数字增益控制（DGC） l  支持自动白平衡（AWB）  l  支持自动爆光（AE） l  支持颜色校正（CCM） l  支持 Gamma  校正   l   支持直方图统计、AE 、AWB 相关统计   l   支持边缘增强（EE） l   支持特殊颜色校正（SCC） l  支持 3D 降噪    l   支持无级降帧   l

       功能介绍：

       支持视频剪切  l  支持视频放大缩小功能  l 支持 OSD 叠加  l 支持隐私遮挡

       视频编码介绍：

       标清 l 960H@25/30F，对应 Sensor 输入 50/60F

       高清 l 720P@25/30/50/60F   l   960P@25/30F   l 1080P@25/30F

       视频接口介绍：

       支持 Parallel  接口输入   l  支持 10bit RGB Byer 输入

       外围接口介绍：

       支持 POR 上电复位   l   集成 1 个 UART 接口，可复用为 GPIO    l    集成 1 个 I2C 接口，可复用为 GPIO   l  集成 1 个 SPI 主接口，可复用为 GPIO   l   集成 JTAG 接口，可复用为 GPIO    l   集成比较器    l   集成视频 DAC 和 Buffer

 要获取更详细技术资料和商务技术的咨询，请点击联系我们
